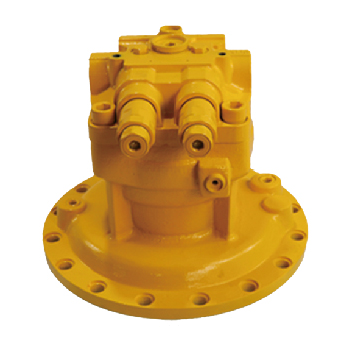

Роторный редуктор CAT320C (M5X130)

Модель: M5X130 (аналог OEM-номера для CAT320C).

Передаточное число (i): Стандартное значение — 27.3 : 1

Максимальный выходной крутящий момент: Не менее 55 000 Н·м (пиковое значение при гидравлическом давлении 32 МПа).

Гидравлические параметры: Рабочий объем мотора — 130 см³/об, номинальное рабочее давление — 30 МПа, максимальное давление сброса — 35 МПа.

Корпус: Высокопрочный чугун с ребрами жесткости, антикоррозионное покрытие.

Описание устройства и функциональности:

Роторный редуктор CAT320C M5X130 представляет собой высоконагруженный силовой агрегат, отвечающий за поворот верхней части экскаватора. Это не просто механический редуктор, а интегрированный гидравлический модуль, в котором гидромотор и планетарный редуктор объединены в едином герметичном корпусе. Главная особенность данной модели — высокая удельная мощность при компактных габаритах, что достигается за счет трехступенчатой планетарной схемы, распределяющей нагрузку между несколькими сателлитами. Это обеспечивает плавность хода и минимизирует пульсации при старте и остановке поворотной платформы.

Конструкция M5X130 рассчитана на интенсивную эксплуатацию в тяжелых условиях (карьеры, горная промышленность, строительные площадки). Усиленный выходной вал с повышенной несущей способностью противостоит радиальным и осевым нагрузкам, возникающим при работе на уклонах или при подъеме тяжелых грузов с поворотом. Встроенный тормоз многодискового типа срабатывает автоматически при отключении подачи масла, что исключает самопроизвольное вращение платформы, повышая безопасность работ.

Важнейшим преимуществом редуктора является его ремонтопригодность: все внутренние компоненты (пакеты фрикционов, уплотнения, подшипники качения) доступны для замены без демонтажа всего поворотного механизма с машины. Модульная конструкция позволяет быстро производить замену сателлитов и солнечной шестерни при плановом ТО. Используемые материалы шестерен прошли цементацию и азотирование, что гарантирует ресурс до первой капитальной реконструкции не менее 8000 моточасов.

Совместимость и применение:

Роторный редуктор CAT320C (M5X130) устанавливается на гусеничные экскаваторы Caterpillar модели 320C, 320C L, 320C U, 322C, а также на гидравлические экскаваторы-погрузчики аналогичного размерного класса. Благодаря унифицированному фланцу и шлицевому соединению, данный механизм совместим с поворотными платформами экскаваторов Hitachi (ZAXIS 200-230), Komatsu (PC200-7, PC210-8), Hyundai (R200-7, R210-9), Volvo (EC210B, EC220D), Doosan (DX200-225) и грейдерами больших моделей (например, Caterpillar 140H) при доработке переходной плиты, а также с некоторыми моделями фронтальных погрузчиков с обратной лопатой и крановыми установками на базе этих шасси.
