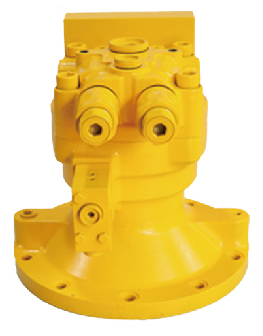

Роторный редуктор DH150-R130 (M2X63-16T)

Модель: M5X130 (аналог OEM-номера для CAT320C).
Передаточное число (i): 16,0 (для исполнения M2X63-16T) / 18,3 (для модификации DH150-R130).
Максимальный выходной крутящий момент: 13 000 Н·м (номинальный), пиковый до 16 500 Н·м.
Гидравлические параметры: рабочее давление – 28–32 МПа (до 35 МПа пиковое); номинальный расход масла – 80–100 л/мин; пиковый расход – до 130 л/мин.

Роторный редуктор DH150-R130 (с маркировкой M2X63-16T) представляет собой высокомоментный планетарный механизм поворота, предназначенный для установки в ходовую часть и поворотную платформу тяжелой гусеничной техники. Данная модель является прямым функциональным аналогом оригинального узла для экскаватора Caterpillar 320C, однако благодаря универсальным посадочным размерам и стандартизированному фланцу успешно применяется на машинах других производителей.

Конструкция редуктора выполнена по двухступенчатой схеме с использованием косозубых шестерен, что обеспечивает плавность хода и снижение динамических нагрузок при реверсировании. Первая ступень – солнечная шестерня с сателлитами на игольчатых подшипниках, вторая – эпициклический венец с усиленным корпусом из высокопрочного чугуна GGG-40. Все уплотнения – двойные каркасные типа Simmerring с пылезащитными манжетами, устойчивыми к абразивному износу. Термообработка зубьев – цементация с закалкой ТВЧ до твердости 58–62 HRC, что гарантирует ресурс не менее 5000 моточасов в условиях карьерных и строительных работ.

Редуктор оснащен встроенным предохранительным клапаном, защищающим механизм от гидроударов, и тормозным механизмом многодискового типа с пружинным замыканием. Подвод рабочей жидкости осуществляется через два быстроразъемных порта G1/2, что упрощает монтаж и техническое обслуживание. Корпус имеет антикоррозийное покрытие и дренажное отверстие для контроля уровня масла (рекомендуемая вязкость – ISO VG 68–100). Данный редуктор оптимизирован для работы в температурном диапазоне от –35°C до +50°C, сохраняя стабильность крутящего момента даже при низких оборотах входного вала. Благодаря массе всего 48,5 кг узел значительно облегчает сервисные работы по сравнению с оригинальными агрегатами, при этом обеспечивая класс точности зубчатой передачи не ниже 6-й по ГОСТ 1643-81.

Совместимость: Устанавливается на экскаваторы Caterpillar 320C, 320D, 322B, Hitachi ZX200, ZX210, ZX225, Komatsu PC200-7, PC200-8, PC210-10, Hyundai R210LC-7, R220LC-9, Doosan DX225, DX235, Volvo EC210, EC240, Kobelco SK200, SK210, а также на гусеничные бульдозеры малого и среднего класса (например, Caterpillar D6R), колесные погрузчики с массой до 20 тонн (WA320, ZL50) и автогрейдеры тяжелой серии (G160, 140H)
