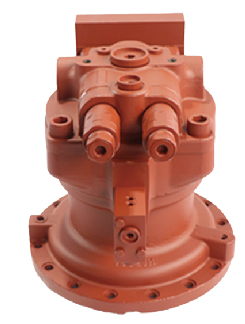

Роторный редуктор DH225 (M2X150-16T-167L)

Модель: DH225 (M2X150-16T-167L)

Максимальный выходной крутящий момент: 16 000 Н·м (при пиковых нагрузках до 19 200 Н·м)

Гидравлические параметры:

Номинальное рабочее давление: 24,5 МПа (250 бар)

Максимальное рабочее давление: 27,5 МПа (280 бар)

Частота вращения выходного вала: 0,8–1,5 об/мин

Рабочий объем гидромотора: 150 см³/об

Тип гидравлической жидкости: минеральное масло вязкостью 46–68 сСт при 40°C

Рекомендуемая чистота фильтрации: не менее 10 мкм (ISO 4406 код 18/15)

Масса (сухая): 167 кг

Роторный редуктор DH225 (M2X150-16T-167L) представляет собой высокомоментный силовой агрегат планетарного типа, предназначенный для преобразования гидравлической энергии в механическое вращение с многократным усилением крутящего момента. Данная модель относится к профессиональной линейке тяжелого навесного оборудования и спроектирована для работы в условиях интенсивных динамических нагрузок, вибраций и перепадов температур. Конструкция редуктора выполнена по двухступенчатой планетарной схеме, что обеспечивает оптимальное распределение нагрузки между сателлитами и минимизирует пиковые напряжения на зубчатых зацеплениях. Корпус изготовлен из высокопрочного чугуна с шаровидным графитом, что придает ему исключительную устойчивость к механическим повреждениям и коррозии. Входной вал имеет усиленный шлицевой профиль, сопрягаемый с гидромотором, а выходная часть оснащена фланцем с крепежными отверстиями, стандартизированными под быстроразъемные соединения. Внутренняя смазочная система редуктора организована по принципу комбинированного орошения, что гарантирует постоянную подачу масла к наиболее нагруженным подшипниковым узлам даже при длительной работе на уклонах. В конструкции применены роликовые конические подшипники повышенной грузоподъемности, способные воспринимать значительные осевые и радиальные усилия, возникающие при копании плотных грунтов. Уплотнительная система включает многоступенчатые манжеты с защитными пыльниками, предотвращающими проникновение абразивных частиц из внешней среды внутрь корпуса, что существенно продлевает ресурс агрегата. Термическая обработка всех шестерен выполнена методом цементации с последующей закалкой, обеспечивающей твердость рабочих поверхностей до 58–62 HRC. Редуктор оснащен предохранительным клапаном для защиты от гидроударов и встроенным датчиком контроля температуры масла. Благодаря компактной компоновке и низкому центру тяжести, агрегат не создает избыточной нагрузки на стрелу или рукоять при маневрировании. Данная модель отличается пониженным уровнем шума и вибрации благодаря точной балансировке вращающихся элементов. Ресурс работы до капитального ремонта составляет не менее 5000 моточасов при соблюдении регламента технического обслуживания. Редуктор универсален в монтаже благодаря наличию нескольких посадочных позиций и допускает регулировку зазоров в подшипниках в процессе эксплуатации. Система охлаждения встроена в гидравлический контур машины, обеспечивая стабильный тепловой режим даже в тропическом климате. Антикоррозийное покрытие наружных поверхностей позволяет использовать агрегат в условиях повышенной влажности и агрессивных сред.

Совместимость: Устанавливается на экскаваторы-погрузчики JCB 3CX, JCB 4CX, CASE 580N, CASE 590SN, John Deere 310L, CAT 432F, Komatsu WB93R, New Holland B95B, Hitachi Zaxis 160, Volvo BL70, бульдозеры BOMAG и экскаваторы Doosan DX140, Hyundai R140, Kobelco SK130, а также на гусеничные и колесные погрузчики Caterpillar 930K, WA380, фронтальные погрузчики XCMG ZL50G, автогрейдеры CAT 120M, Liebherr L538
