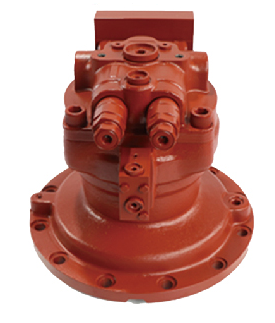

Роторный редуктор DH258 (M2X150) 127 л

Номинальное рабочее давление: 20,0 МПа (200 бар);

Максимальное рабочее давление (кратковременное): 25,0 МПа (250 бар);

Максимальный расход рабочей жидкости: до 160 л/мин (рекомендуемый диапазон — 100–140 л/мин);

Передаточное отношение (i): 25,5 (для исполнения M2X150 с данным объемом);

Гидромеханический КПД: не менее 0,92;

Рабочая температура масла: от -40 °C до +100 °C (с учетом вязкости 20–80 сСт);

Тип гидромотора: аксиально-поршневой, нерегулируемый, встроенный в корпус редуктора;

Максимальная частота вращения на входном валу (со стороны гидромотора): 1800 об/мин;

Выходная частота вращения: до 70 об/мин (при номинальном расходе).

Масса (сухая): 78,5 кг (базовая комплектация без масла и крепежных элементов).

Данная масса обусловлена литым чугунным корпусом повышенной жесткости, который эффективно демпфирует вибрации и обеспечивает низкий уровень шума при работе.

Роторный редуктор DH258 (M2X150) 127 л. представляет собой высокомоментный гидравлический приводной механизм, спроектированный по соосной планетарной схеме. Устройство объединяет в одном корпусе гидромотор и двухступенчатый планетарный редуктор-мультипликатор, что позволяет передавать крутящий момент напрямую на рабочий орган без промежуточных карданных валов и цепных передач. Основное преимущество модели — уникальное сочетание компактных габаритов (посадочный диаметр фланца — стандартный для тяжелой серии) и выдающегося крутящего момента в 127 кН·м, что делает редуктор идеальным решением для приводов вращающихся механизмов с высоким сопротивлением.

Корпус редуктора выполнен из высокопрочного чугуна с антикоррозионным покрытием, входной и выходной валы имеют уплотнения двойного действия, устойчивые к агрессивным средам и перепадам температур. Внутренняя кинематическая схема с использованием шевронных зубчатых колес обеспечивает равномерное распределение нагрузки по сателлитам, минимизируя износ и увеличивая межремонтный интервал до 10 000 моточасов. Система смазки — комбинированная (разбрызгиванием и принудительная) с собственным масляным картером, что гарантирует стабильную работу даже при длительной работе на низких оборотах. Редуктор оснащен дренажным портом для слива избыточного давления, а также двумя монтажными отверстиями под датчики температуры и давления масла. Усиленный конический роликовый подшипник выходного вала воспринимает не только крутящие, но и значительные радиальные и осевые нагрузки (до 60 кН), что критично для роторных механизмов с большим вылетом. Благодаря герметичности класса IP65 и термообработке рабочих поверхностей, DH258 сохраняет стабильность параметров при перегрузках до 130% от номинала. Данный редуктор сертифицирован по стандартам ISO 9001 и соответствует требованиям CE по шуму и вибрации. Производитель рекомендует использовать гидравлическое масло класса HM/HV с вязкостью 46–68 и регулярно контролировать уровень фильтрации (не грубее 25 мкм). Простота монтажа обеспечивается универсальным фланцем с креплением на 6 или 8 болтов (по заказу), а также возможностью установки в любом пространственном положении.

Совместимость: Устанавливается на экскаваторы-погрузчики JCB 3CX/4CX, CASE 580/590, Caterpillar 416/428/432, TEREX 860/970, Komatsu WB93/97, New Holland LB90/B95, Volvo BL60/BL70; бульдозеры B10/B11, грейдеры тяжелого класса (ДЗ-122, Caterpillar 14M, Komatsu GD655), фронтальные погрузчики (Zetor, Амкодор 332/342, Volvo L90/L120, Hitachi ZW), экскаваторы с обратной лопатой (Hitachi ZX130, Kobelco SK135, Doosan DX140)
